В авиационной отрасли важна каждая деталь. Незначительное отклонение угла крыла, небольшая разница в толщине материала или неучтённая нагрузка на стойку шасси могут стать причиной как безупречной эксплуатации, так и неожиданных рисков. Среди множества датчиков и приборов, на которые полагаются инженеры, особое место занимают плоские тензодатчики (pancake load cells). Их уникальная конструкция, точность и надёжность делают их незаменимыми в двух ключевых областях: контроле нагрузок на шасси и испытаниях прочности конструкции самолёта.

Что такое плоский тензодатчик

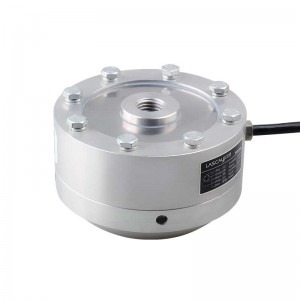

Плоские тензодатчики, или низкопрофильные датчики, получили своё название благодаря дискообразной форме. Они предназначены для измерения усилий сжатия, растяжения или двунаправленных нагрузок с высокой точностью при минимальных требованиях к пространству. Конструкция обычно включает центральное отверстие для приложения силы и тензорезисторы, расположенные так, чтобы фиксировать даже малейшие изменения нагрузки.

Главное преимущество таких датчиков — способность выдерживать очень большие нагрузки, не теряя чувствительности. В авиации, где силы могут достигать сотен тысяч фунтов, именно это сочетание прочности, точности и стабильности особенно важно.

Контроль нагрузок на шасси
Почему это важно

Шасси самолёта — один из наиболее нагруженных узлов. Каждое взлётно-посадочное событие передаёт колоссальную массу самолёта на стойки, колёса и несущую конструкцию. Эти нагрузки включают вертикальные усилия, тормозные силы и боковые воздействия при боковом ветре или неровностях ВПП.

Если такие нагрузки не измерять, скрытые перегрузки могут привести к ускоренному износу, усталости материала или даже к отказу конструкции. Мониторинг нагрузок на шасси в реальном времени и на испытательных стендах даёт инженерам данные, необходимые для обеспечения безопасности, эффективности и соответствия авиационным стандартам.

Роль плоских тензодатчиков

Плоские тензодатчики широко применяются в стендовых испытаниях шасси и в опытных системах самолётов. Их компактность позволяет устанавливать датчики непосредственно под силовыми элементами без серьёзных конструктивных изменений.

Основные задачи:

Измерение вертикальных нагрузок при касании полосы.

Фиксация боковых усилий при посадке с боковым ветром.

Регистрация тормозных сил, чтобы исключить неравномерные нагрузки.

Сбор данных по усталости, что позволяет прогнозировать ресурс и планировать ТО.

Таким образом, плоские тензодатчики помогают инженерам подтверждать расчётные модели, сертифицировать самолёт и предотвращать возможные неисправности.

Испытания прочности конструкции самолёта
Прочность как приоритет

Конструкции самолётов — от крыла до фюзеляжа — должны выдерживать экстремальные условия. Это циклическая герметизация, турбулентность, перепады температур и аэродинамические нагрузки. Перед сертификацией инженеры проводят обширные испытания, чтобы убедиться в соответствии жёстким нормам безопасности.

Такие испытания включают статические проверки (постепенное увеличение нагрузки до деформации) и динамические тесты, имитирующие реальные условия полёта.

Применение плоских тензодатчиков

Благодаря высокой точности и устойчивости к перегрузкам плоские тензодатчики идеально подходят для:

Испытаний изгиба крыла, когда крыло нагружается до критических значений.

Испытаний фюзеляжа на сжатие, включая моделирование давления.

Проверки соединений и крепежа под нагрузкой.

Полномасштабных усталостных тестов планера, имитирующих годы эксплуатации за сокращённое время.

Собранные данные не только подтверждают надёжность конструкции, но и используются для уточнения компьютерных моделей (FEM), повышая точность проектирования.

Преимущества для авиации

Плоские тензодатчики обладают характеристиками, которые особенно ценны в авиационной сфере:

Компактность — легко интегрируются в ограниченные пространства.

Высокая грузоподъёмность — выдерживают сотни тысяч фунтов нагрузки.

Двунаправленное измерение — подходят для сжатия и растяжения.

Точность и стабильность — критически важны для безопасности.

Прочность конструкции — устойчивы к вибрациям, циклам нагрузки и агрессивным условиям.

От данных к решениям

Настоящая ценность плоских тензодатчиков заключается не только в измерении, но и в анализе данных. При испытаниях шасси информация позволяет решать вопросы усиления конструкции, оптимизации веса и переработки деталей. При проверке прочности данные помогают пройти сертификацию и гарантировать авиакомпаниям долговечность самолёта.

С развитием цифровых технологий в авиации данные с тензодатчиков всё чаще интегрируются в системы мониторинга в реальном времени. В будущем самолёты смогут контролировать нагрузки на шасси во время каждого рейса и передавать информацию техническим службам для прогнозного обслуживания.

Взгляд в будущее

По мере того как авиация движется к более лёгким материалам, экономичным конструкциям и новым концепциям (электросамолёты, воздушное такси), потребность в точных измерениях только возрастает. Плоские тензодатчики будут играть ключевую роль в проверке инновационных решений и обеспечении безопасности.

Их применение выходит за рамки традиционной авиации — космические аппараты, дроны и eVTOL-прототипы также нуждаются в компактных и надёжных датчиках высокой грузоподъёмности.

Заключение

Плоские тензодатчики, хотя и не столь заметны, как турбины или авионика, оказывают огромное влияние на безопасность полётов. Благодаря их применению при контроле нагрузок шасси и испытаниях прочности конструкции, каждый новый самолёт проходит путь от проекта к эксплуатации с гарантией надёжности.

В авиации, где безопасность всегда на первом месте, плоские тензодатчики демонстрируют, что точность в мельчайших деталях обеспечивает защиту в масштабах всей отрасли.
