Пылевые силосы: больше, чем просто резервуары хранения

Пылевые силосы — это не просто резервуары для хранения в производственном процессе цемента; они являются критически важными элементами контроля. Независимо от того, хранится ли конечный продукт, такой как цемент (силос справа — высокий и узкий), или другие свежие ингредиенты, эти силосы служат буфером между потребностью в продукте и его поставкой. Знание количества материала в каждом силосе в любой момент времени имеет огромное значение для планирования запасов, точности дозирования, графиков поставок и даже для безопасности предприятия.

Выбор подходящих датчиков нагрузки

Для многих отделов закупок выбор системы взвешивания для нового или модернизируемого пылевого силоса сводится к одному вопросу: какие датчики нагрузки выбрать? В крупных промышленных установках, таких как цементные заводы, часто используют колонные датчики нагрузки. Их способность справляться с нагрузками, создаваемыми в промышленных условиях, устойчивость к суровым условиям и обеспечение точных измерений в течение многих лет подтверждена многократно.

Система взвешивания силоса с точки зрения закупок

Взвешивание силосов имеет большое значение и для закупочной стороны. Тип датчиков нагрузки и их установка влияют на:

• Операционную эффективность — правильное взвешивание позволяет лучше планировать производство и избегать нехватки сырья.
• Контроль качества продукции — необходимо точно знать состав продукта, чтобы обеспечить повторяемость смеси.
• Соответствие стандартам — некоторые контракты и сертификаты требуют отслеживания использования материалов.
• Безопасность — предотвращение поломок оборудования или структурных отказов; датчики служат ранним предупреждением.

Ненадежные или неправильно выбранные системы взвешивания могут стать узким местом, приводя к дорогостоящим простоям и экстренным вмешательствам.

Почему колонные датчики нагрузки?

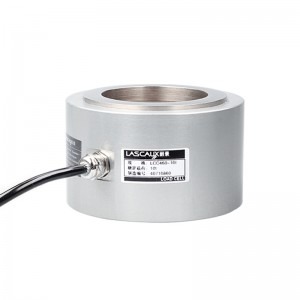

Колонные датчики нагрузки — это тип датчиков сжатия, адаптированных к высоким нагрузкам. Основная поддержка нагрузки обеспечивается металлической колонной, которая расположена вертикально. Колонна, заключенная в бетон и установленная под силосом, слегка прогибается под весом силоса. К колонне прикреплены тензодатчики, и это деформирование преобразуется в электрический сигнал через мостовую схему Уитстона, который затем используется для определения веса.

Ключевые преимущества для цементного завода

• Высокая грузоподъемность — для сотен тонн порошка в силосах.
• Конструкция из нержавеющей или легированной стали — устойчива к коррозии и механическим нагрузкам.
• Высокая точность и производительность — сохраняет точность даже при постоянной высокой нагрузке.
• Защищенный корпус с классом IP68 и выше — защищает от пыли и влаги.
• Возможность подключения модулей безопасности — защита от перегрузки, предотвращение подъема силоса и боковой фиксации.

Особенности закупок

Покупатели, инженеры и поставщики датчиков нагрузки должны работать вместе в рамках интегрированного проектирования пылевых силосов цементного завода. Важные моменты:

• Грузоподъемность и коэффициент безопасности — начинайте с максимального ожидаемого веса (собственный вес силоса плюс полная загрузка). Применяйте коэффициент безопасности 125–150% для условий перегрузки. Эти данные должны быть согласованы с инженерами.
• Класс точности — для общего учета достаточно ±0,5% от полной шкалы. Для дозирования и смешивания требуется ±0,1% или выше. Стоимость зависит от уровня точности и должна соответствовать требованиям производства.
• Защита от внешней среды — цементные заводы — суровая среда: пыль, вибрация, открытый воздух и перепады температур. Минимум — IP68; для влажных участков или мойки — IP69K.
• Диапазон температур — убедитесь, что датчики и сопряженное оборудование подходят для всех рабочих условий.
• Монтажное оборудование — должно:
• правильно направлять вертикальную нагрузку,
• компенсировать нагрузку от ветра и термического расширения,
• предотвращать подъем силоса пустым,
• предотвращать случайную перегрузку датчика.
• Выход и подключение — аналоговые сигналы (4–20 мА) или цифровые протоколы (Modbus, Profibus, Ethernet/IP). Цифровые системы предоставляют диагностическую информацию для планирования обслуживания.
• Поддержка поставщика и гарантия — техническая поддержка, наличие запасных частей, калибровка. Заводы работают круглосуточно, поэтому простои недопустимы.

Планирование установки и интеграция системы

Правильная установка датчиков начинается с заказа. Покупатель должен обеспечить:

• подготовку поверхности согласно спецификациям,
• маршрутизацию кабелей,
• защиту от перенапряжений и заземление,
• согласование процедур калибровки и наличие тестовых грузов или симуляторов.

Эти моменты можно включить в контракт, чтобы избежать споров и обеспечить работоспособность системы с первого дня.

Цена vs. ценность

Соблазнительно сосредоточиться на цене единицы при покупке датчиков нагрузки, но стоимость отказа превышает стоимость качественного решения. После года простоев, экстренной закупки и возможного повреждения оборудования дешевый датчик может обернуться самой дорогой покупкой.

Ценность проявляется в:

• долгом сроке службы без дрейфа,
• стабильной калибровке со временем,
• устойчивости к условиям завода,
• совместимости с системами управления.

Правильно выбранный колонный датчик практически не требует обслуживания, обеспечивая годы точной работы и низкую общую стоимость владения.
